DHCP Relay
DHCP Relay adalah sebuah aplikasi yang digunakan untuk menghubungkan DHCP Client dan DHCP Server apabila berada pada network yang berbeda, dengan syarat kedua network sudah saling terkoneksi. DHCP Relay ini menggunakan protocol UDP nomer port 67.
Pada pembelajaran kali ini kita akan menggunakan Topologi Berikut :

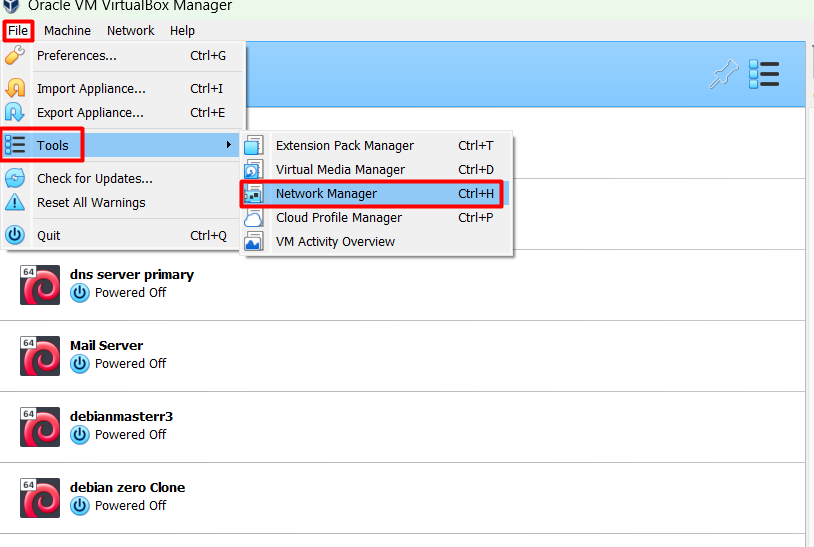

Konfigurasi Network Manager Virtual Box
agar tidak terjadi konflik, kita akan menghapus Host Only yang sudah ada dan membuat yang baru.

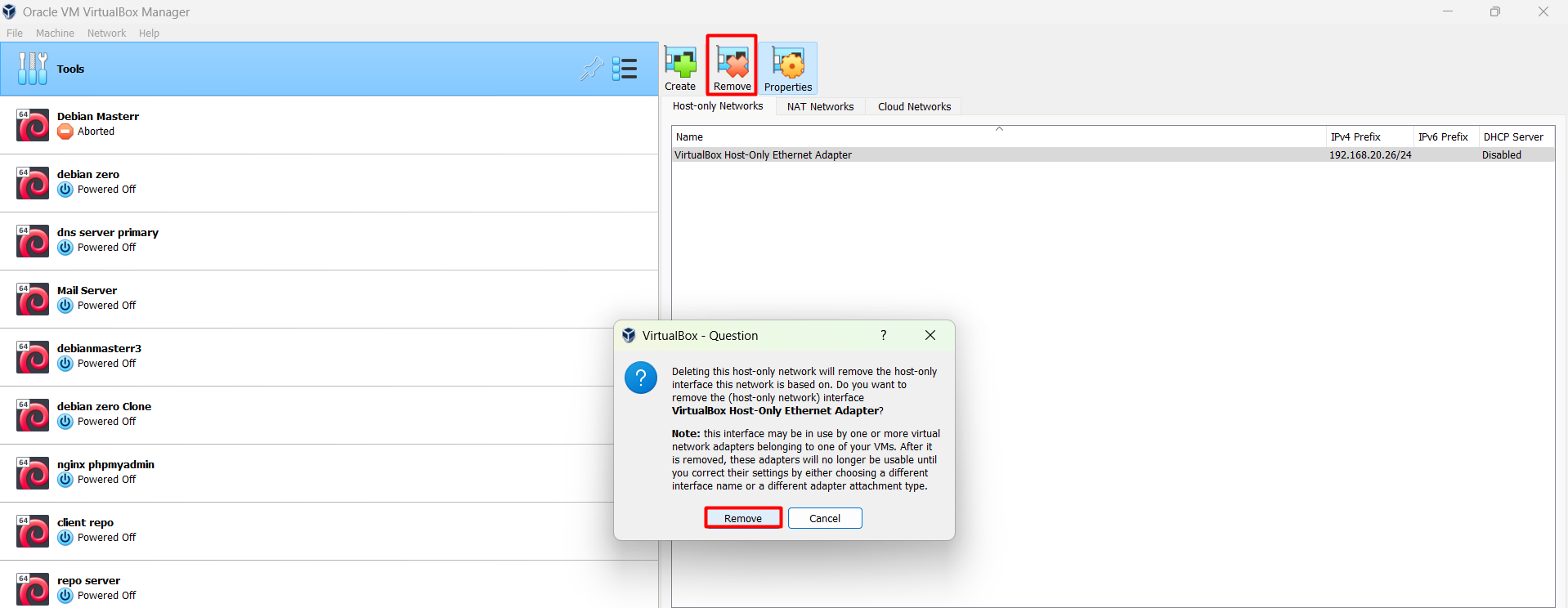

kita hapus yang sudah ada
kemudian bikin yang baru
Konfigurasi DHCP-Server
Warning
Gunakan vm dhcp server pada pertemuan sebelumnya

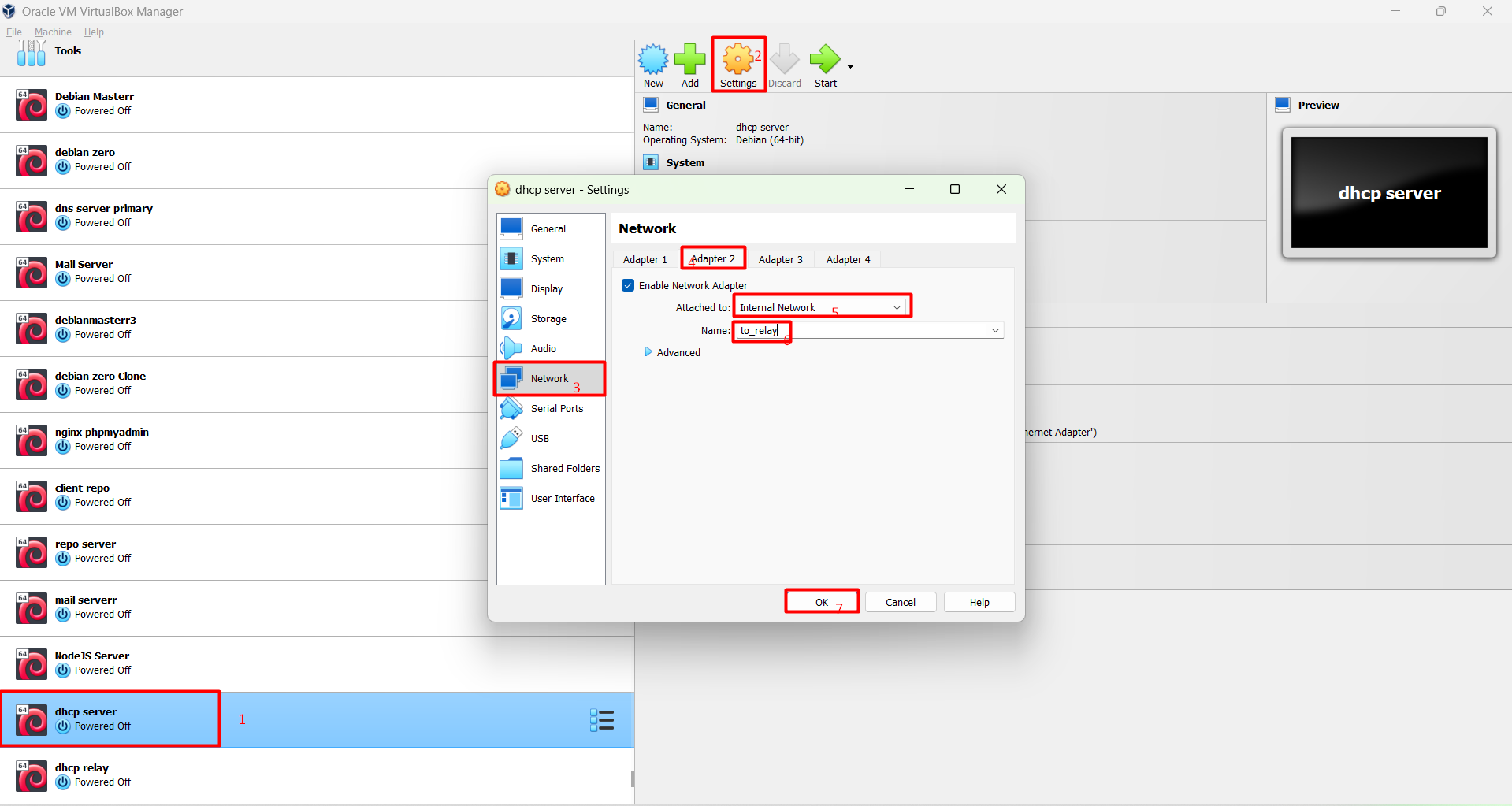

Konfigurasi Network Adapter
Konfigurasikan Network Adapter seperti gambar dibawah ini
Konfigurasi IP Address
Kali ini kita membutuhkan Gateway dalam konfigurasi ip address
Warning
Jangan lupa hapus konfigurasi enp0s8 di /etc/network/interfaces
Setting dhcpd.conf
tampilkan informasi baris pada dhcpd.conf dengan menambahkan option -c pada perintah nano

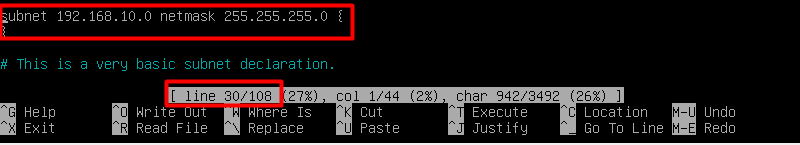

cari line atau baris 30 dan 31 lalu hilangkan tanda # seperti pada gambar , disini kita menentukan subnet dari DHCP server, sebab subnet dhcp server dan subnet dari IP Address yang akan kita berikan ke client berbeda oleh sebab itu kita harus mendeklarasikan subnet dari dhcp server.

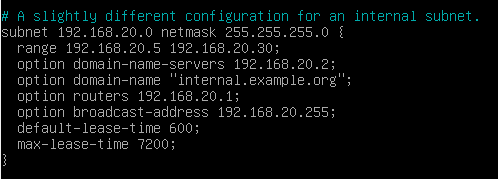

cari line 50 lalu sesuaikan seperti dibawah ini

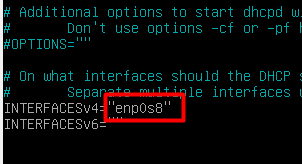

Pastikan interface mengarah ke enp0s8
restart service
Konfigurasi DHCP-Relay-Server
Caution
Clone dari vm debianmaster menjadi dhcp-relay-server , seperti biasa ubah hostname menjadi relay server
Konfigurasi Network Adapter

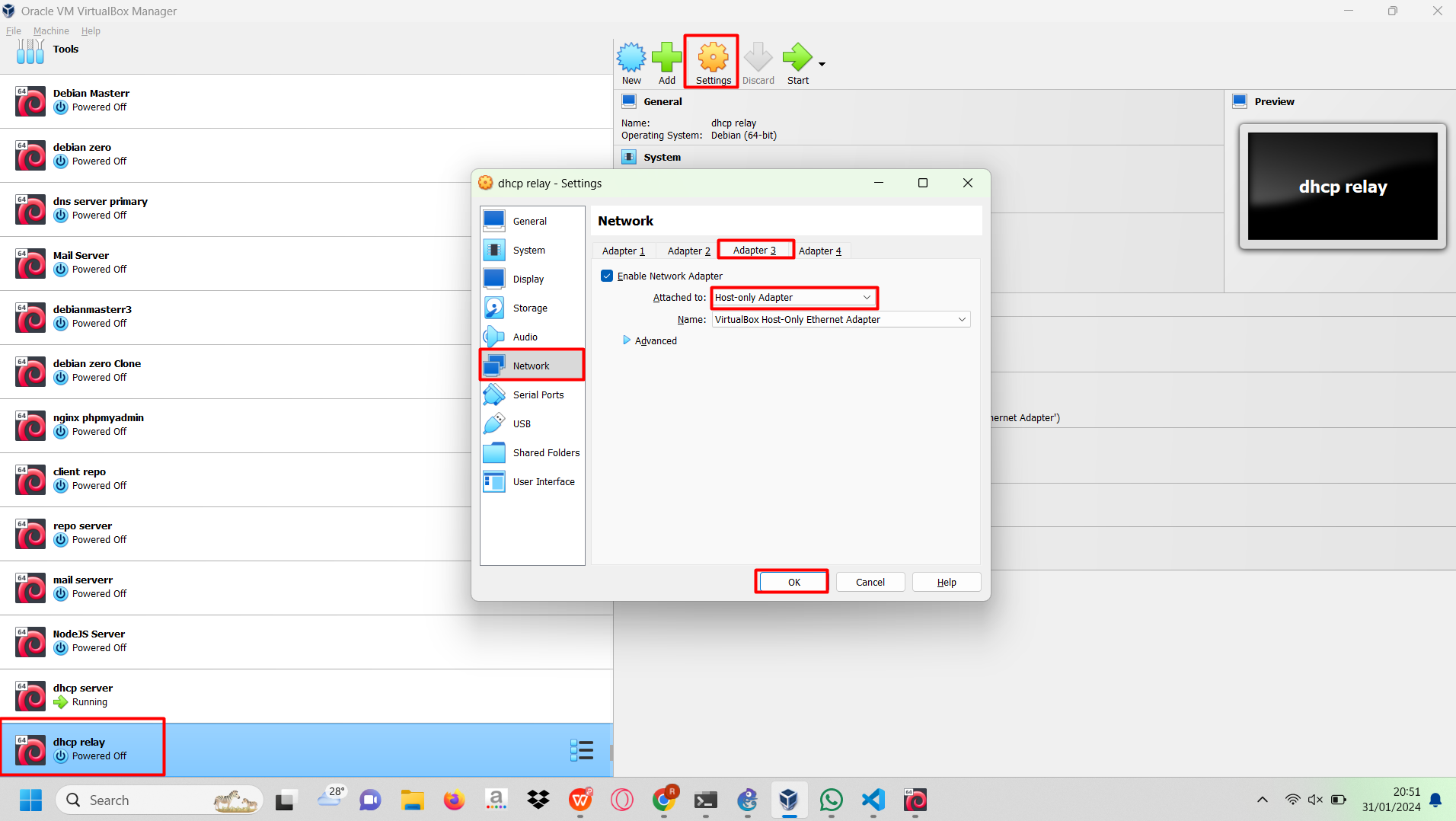

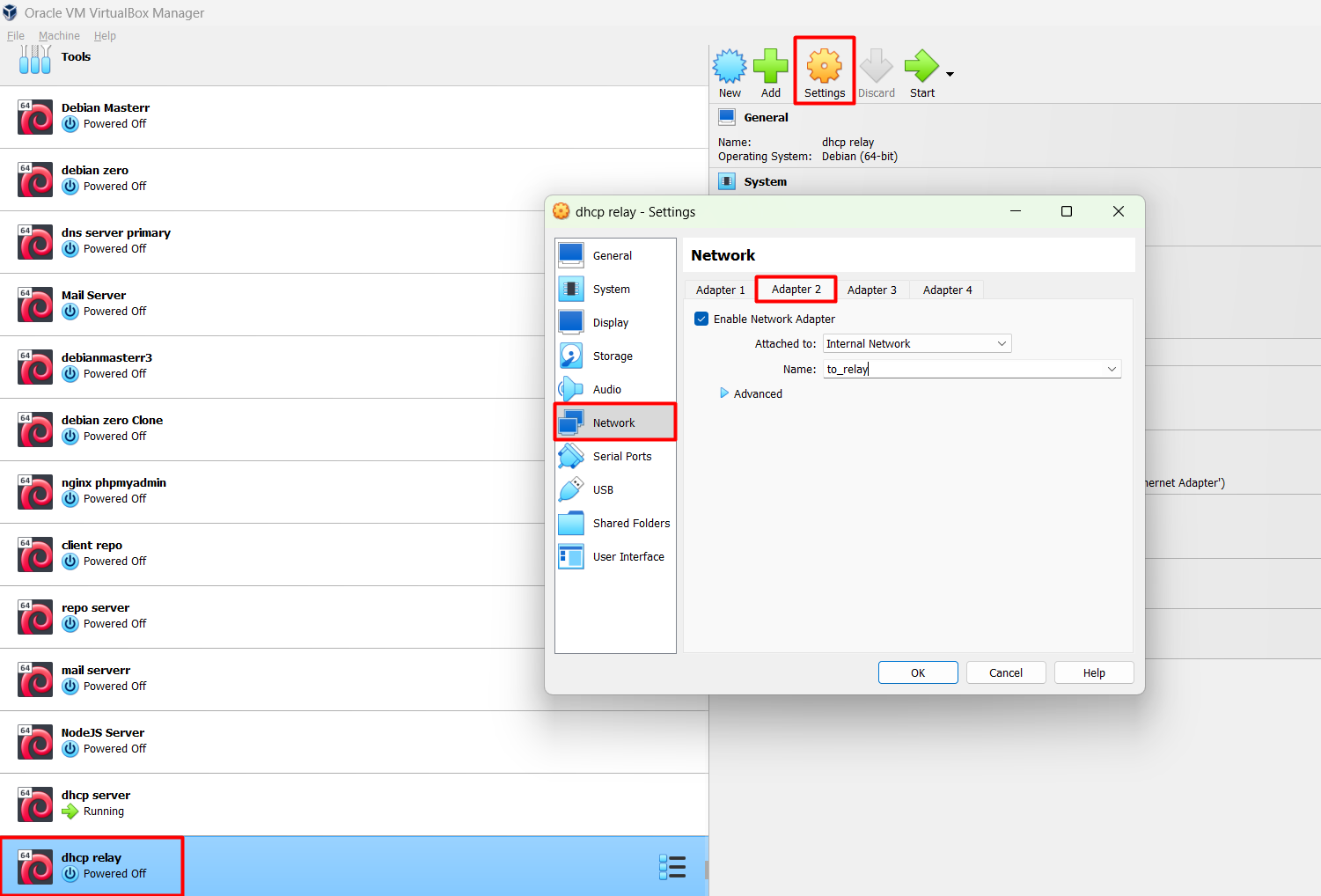

Konfigurasikan Network Adapter 2 dan 3
Konfigurasi IP Address

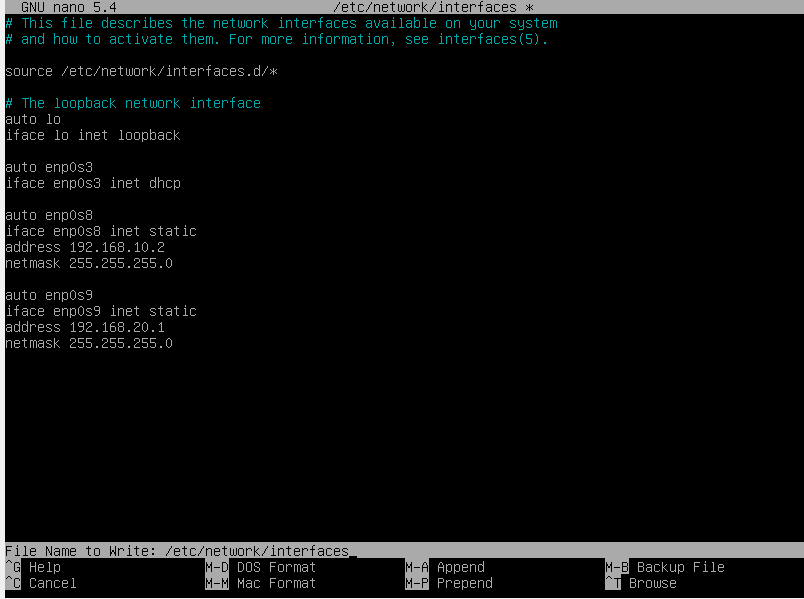

Konfigurasikan IP Address sesuai Topologi

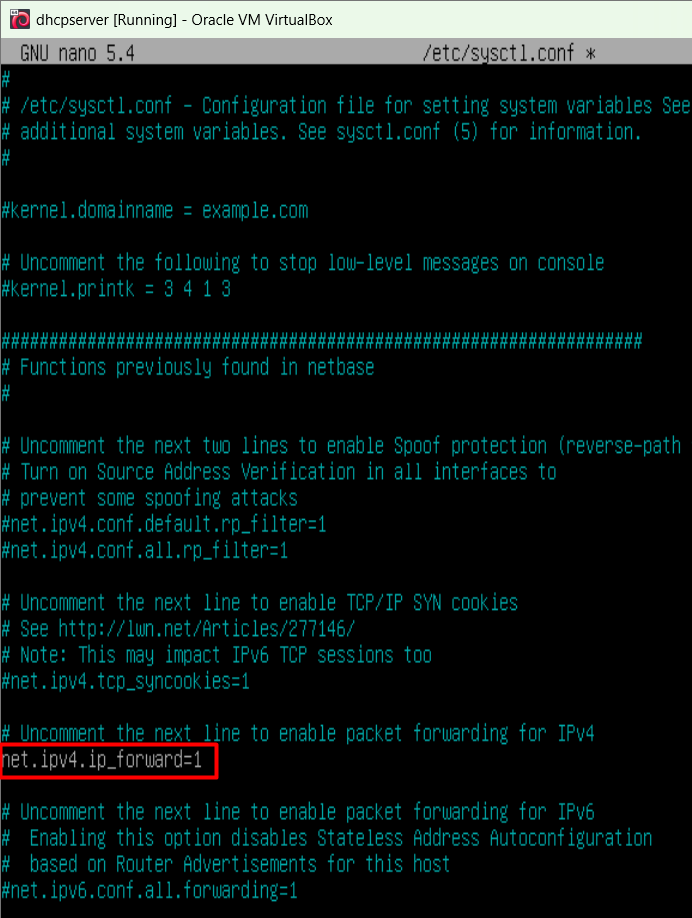

Mengaktifkan Fitur Ip Forward
Installasi dhcp-relay

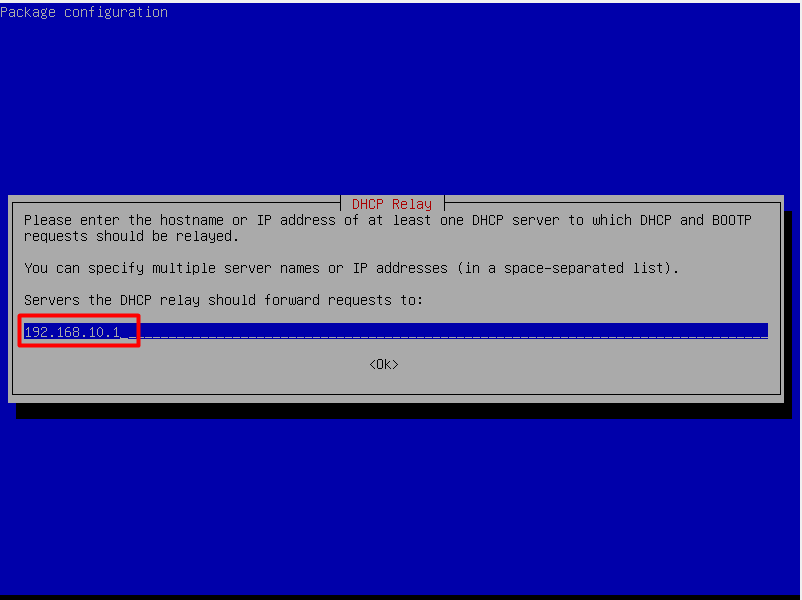

Masukkan IP Address dari DHCP Server

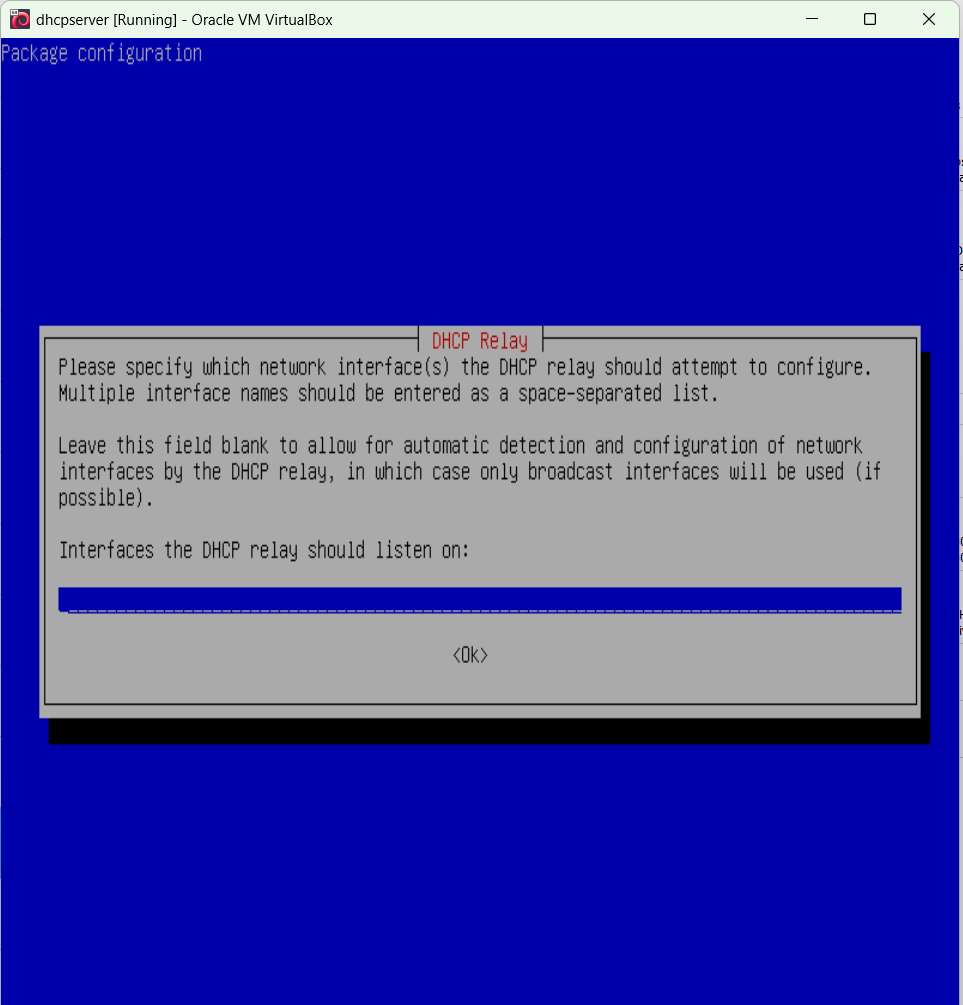

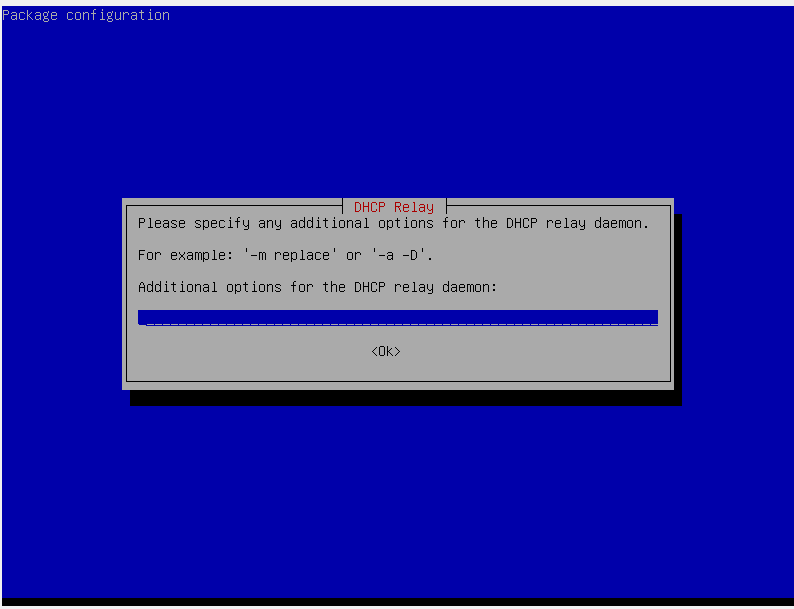

Kosongkan Interface
Kosongkan saja

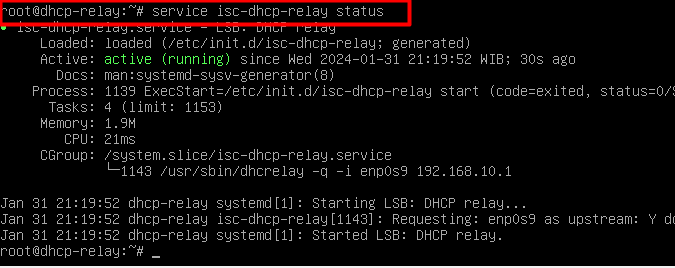

Cek statusnya

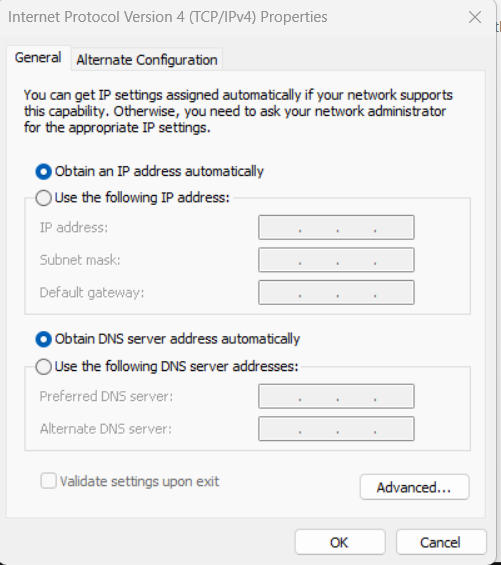

Setting IP Client
Testing

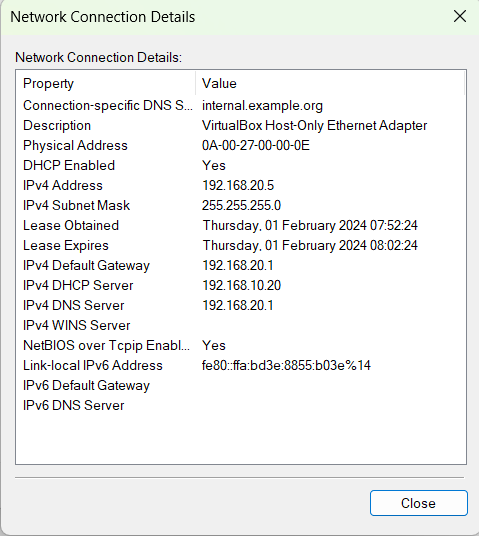

terlihat client sudah mendapat IP dari server
Tugas_praktikum_mandiri
- Buatlah kelompok yang tediri dari 2 orang.
- Praktikkan dhcp-relay sesuai dengan topologi pada praktikum ini, namun dhcp server berada di laptop si A dan dhcp-relay beserta client berada di laptop B.
