Haproxy SSL/TLS (HTTPS)

Note

Untuk praktikum kali ini kita akan menggunakan 3 buah server.
1. haproxy-server : Gunakan server haproxy pada praktikum sebelumnya
2. CA Server dan Web Server 1 : Gunakan vm ftp server
3. DNS Server dan Web Server 2 : GUnakan vm nginx pada praktikum sebelumnya.

Ha-proxy server dapat diakses dengan domain www.web.lan

Pembuatan file crt dan key untuk web.lan

Note

Pembuatan akan menggunakan vm ftp-server , jangan lupa GUNAKAN USER BIASA

Membuat file konfigurasi untuk client haproxy

useradmin@ftp-server:~$ cd ca
useradmin@ftp-server:~/ca$ nano web.lan.ext

authorityKeyIdentifier=keyid,issuer
basicConstraints=CA:FALSE
keyUsage = digitalSignature, nonRepudiation, keyEncipherment, dataEncipherment
subjectAltName = @alt_names

[alt_names]
DNS.1 = web.lan
DNS.2 = www.web.lan

Membuat private key untuk client

useradmin@ftp-server:~/ca$ openssl genrsa -out web.lan.key 2048

Membuat CSR file untuk client

useradmin@ftp-server:~/ca$ openssl req -new -key web.lan.key -out web.lan.csr

You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.

Country Name (2 letter code) [AU]:ID
State or Province Name (full name) [Some-State]:Jabar
Locality Name (eg, city) []:Jonggol
Organization Name (eg, company) [Internet Widgits Pty Ltd]:Load Balancer
Organizational Unit Name (eg, section) []:Haproxy
Common Name (e.g. server FQDN or YOUR name) []:www.web.lan
Email Address []:ggwp@gg.wp

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []: enter aja
An optional company name []: enter aja

Menandatangani (Sign) file csr

useradmin@ftp-server:~/ca$ openssl x509 -req -in web.lan.csr -CA rootCA.crt -CAkey rootCA.key -CAcreateserial -out web.lan.crt -days 365 -sha256 -extfile web.lan.ext

Mengirimkan file crt dan key client ke server client

useradmin@ftp-server:~/ca$ scp web.lan.key useradmin@192.168.10.10:~
useradmin@ftp-server:~/ca$ scp web.lan.crt useradmin@192.168.10.10:~

Setting DNS Server

Kita akan melakukan konfigurasi domain web.lan yang akan kita arahkan ke VM haproxy pada dns server atau pada VM nginx

Buat Zone Baru

root@nginx:~# cd /etc/bind
root@nginx:/etc/bind# nano named.conf.local
tambahkan seperti dibawah ini
zone "web.lan" {
type master;
file "/etc/bind/db.web";
};

Konfigurasi File DB

root@nginx:/etc/bind# cp db.local db.web
root@nginx:/etc/bind# nano db.web
edit sehingga tampak seperti dibwah ini
; BIND data file for local loopback interface
;
$TTL    604800
@       IN      SOA     ns1.web.lan. root.web.lan (
                              2         ; Serial
                         604800         ; Refresh
                          86400         ; Retry
                        2419200         ; Expire
                         604800 )       ; Negative Cache TTL
;
@       IN      NS      ns1.web.lan.
@       IN      A       192.168.10.10
ns1     IN      A       192.168.10.10
www     IN      A       192.168.10.10


root@nginx:/etc/bind# service bind9 restart

Konfigurasi Haproxy

Haproxy harus dikomnfigurasi sedemikian rupa agar dapat diakses menggunakan https. Konfigurasi ini dilakukan pada vm LOAD BALANCER

Menggabungkan file crt dan key kedalam file pem

Haproxy tidak mengenali pasangan file crt dan key, haproxy hanya mengenali file pem yang merupakan gabungan dari isi file crt dan key, Sehingga kita perlu untuk menggabung file crt dan key yang telah dibuat di ca server.

Masuk sebagai user biasa

root@haproxy:~# su - useradmin

Menggabungkan file crt dan key

useradmin@haproxy:~$ cat web.lan.crt web.lan.key > web.lan.pem

edit file haproxy.cfg

useradmin@haproxy:~$ su -
root@haproxy:~# nano /etc/haproxy/haproxy.cfg

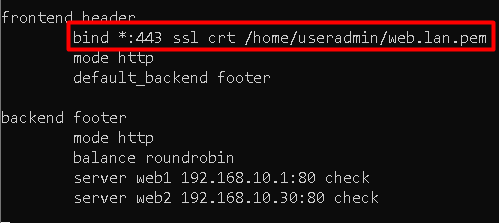

ganti bind*:80 menjadi seperti pada gambar
alt text

Pengujian

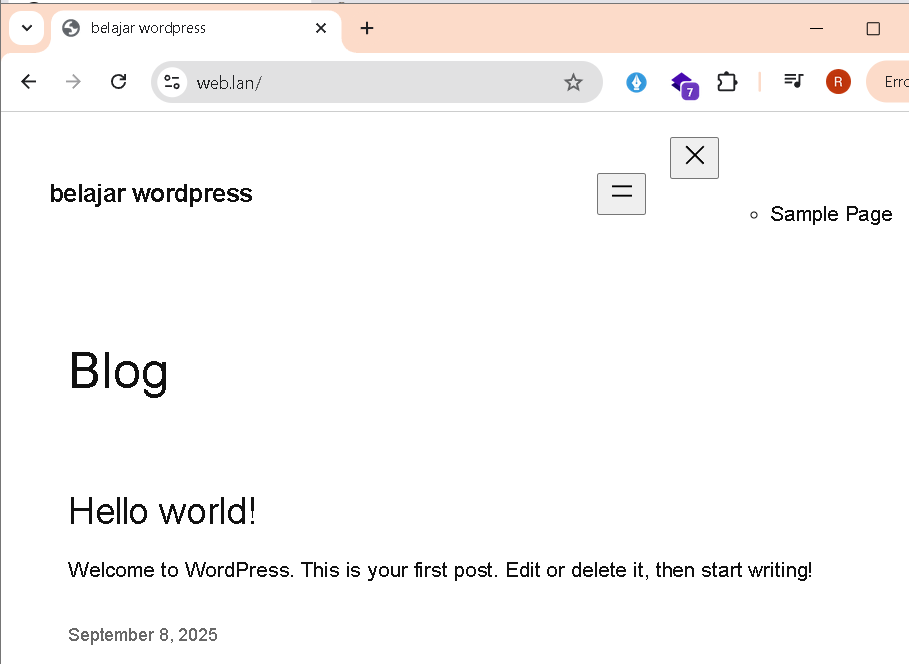

akses https://www.web.lan di browser

alt text
