VPN PPTP (Point to Point)

Requirement

Disini kita akan membutuhkan 2 buah server, web+dns server dan VPN PPTP Server. Khusus VPN PPTP Server kita menggunakan 3 Network Adapter.

Apa itu VPN Server

VPN atau Virtual Private Network, merupakan teknologi yang menghubungkan antara jaringan private dengan jaringan Public. Seperti yang kita ketahui bersama jaringan private tidak dapat diakses melalui internet karena tidak terekspos secara publik, dengan menggunakan VPN Server kita dapat mengakses jaringan private melalui jaringan publik/internet. VPN juga berfungsi untuk menyembunyikan jaringan , sehingga client yang terhubung ketika melakukan akses internet, tidak terekpos di jaringan publik.
VPN server sendiri ada 2 tipe yang pertama adalah PPTP (Point to Point) tipe ini kita akan konek ke VPN server menggunakan Username dan Password. Dikatakan bahwa sejak tahun 2017 tipe ini sudah jarang digunakan karena memiliki celah keamanan, yang kedua adalah OpenVPN tipe ini lebih aman karena menggunakan pasangan certificate dan key.

Untuk pembelajaran kali ini kita akan menggunakan PPTP.

Setting web+dns Server

Setting ip dan Hostname

root@debianMaster:~# hostnamectl set-hostname webdns
root@debianMaster:~# exit
logout
useradmin@debianMaster:~$ su -
Password:
root@webdns:~#


root@webdns:~# nano /etc/network/interface

# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).

source /etc/network/interfaces.d/*

# The loopback network interface
auto lo
iface lo inet loopback

auto enp0s3
iface enp0s3 inet dhcp

auto enp0s8
iface enp0s8 inet static
address 10.10.10.1
netmask 255.255.255.0

root@webdns:~# service networking restart

Installasi Apache2

root@webdns:~# apt install apache2 -y

Setting DNS

root@webdns:~# apt install bind9 -y
root@webdns:~# cd /etc/bind
root@webdns:/etc/bind# nano named.conf.local

zone "tes.lan" {
        type master;
        file "/etc/bind/db.tes";
};

root@webdns:/etc/bind# cp db.local db.tes
root@webdns:/etc/bind# nano db.tes

;
; BIND data file for local loopback interface
;
$TTL    604800
@       IN      SOA     tes.lan. root.tes.lan. (
                              2         ; Serial
                         604800         ; Refresh
                          86400         ; Retry
                        2419200         ; Expire
                         604800 )       ; Negative Cache TTL
;
@       IN      NS      tes.lan.
@       IN      A       10.10.10.1
www     IN      A       10.10.10.1

root@webdns:/etc/bind# service bind9 restart
root@webdns:/etc/bind# nano /etc/resolv.conf

nameserver 10.10.10.1
nameserver 8.8.8.8

Setting VPN Server

Setting IP dan Hostname

root@debianMaster:~# hostnamectl set-hostname vpn
root@debianMaster:~# exit
logout
useradmin@debianMaster:~$ su -
Password:
root@vpn:~#

# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).

source /etc/network/interfaces.d/*

# The loopback network interface
auto lo
iface lo inet loopback

auto enp0s3
iface enp0s3 inet dhcp

auto enp0s8
iface enp0s8 inet static
address 192.168.10.1
netmask 255.255.255.0

auto enp0s9
iface enp0s9 inet static
address 10.10.10.2
netmask 255.255.255.0

root@vpn:~# service networking restart

Explaination

enp0s8 konek ke client sedangkan enp0s9 konek ke server webdns

Adding DNS Server

root@vpn:~# nano -c /etc/ppp/pptpd-options
##cari baris 58-59 uncomment dan rubah seperti dibawah ini
ms-dns 10.10.10.1
ms-dns 8.8.8.8

Explaination

Jadi ms-dns adalah DNS Server yang akan digunakan oleh client dari VPN server kita, sehingga client menggunakan dns server kita dan juga google.

Adding VPN User Accounts

root@vpn:~# nano /etc/ppp/chap-secrets

# Secrets for authentication using CHAP
# client        server  secret                  IP addresses
user1   pptpd   1234    *
user2   pptpd   1234    10.10.10.26

Exp

Pada file ini kita bisa menentukan username,password dan juga IP yang akan didapatkan oleh client. Untuk tanda * maka client akan mendapatkan random IP dari pool remote IP, adapun setting remote IP setelah langkah ini.

Allocating Private IP for VPN Server and Clients

root@vpn:~# nano /etc/pptpd.conf
##Ke baris paling bawah kemudian ketikkan seperti dibawah ini
localip 10.10.10.2
remoteip 10.10.10.3-100

Exp

localip adalah ip dari vpn server, sedangkan remoteip adalah ip yang akan didapatkan oleh client. client akan mendapatkan ip dari 10.10.10.3 - 10.10.10.100.

Enable IP Forwarding

root@vpn:~# nano -c /etc/sysctl.conf

##uncomment baris 28
net.ipv4.ip_forward=1

Explaination

Karena subnet dari client dan webdns berbeda maka kita butuh ip forward , sehingga tetap terhubung meskipun beda subnet.

root@vpn:~# service pptpd restart

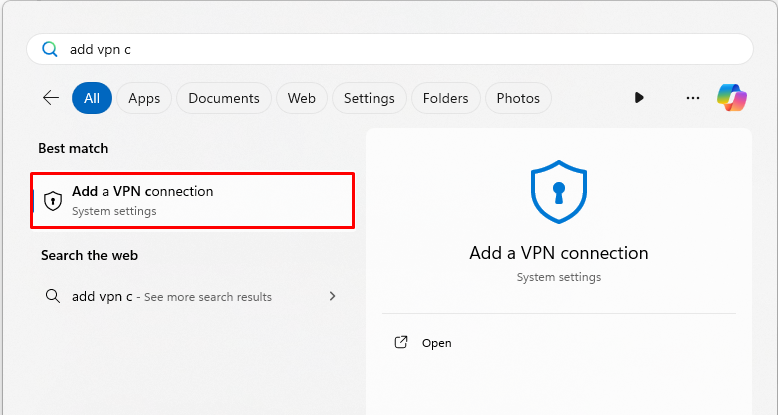

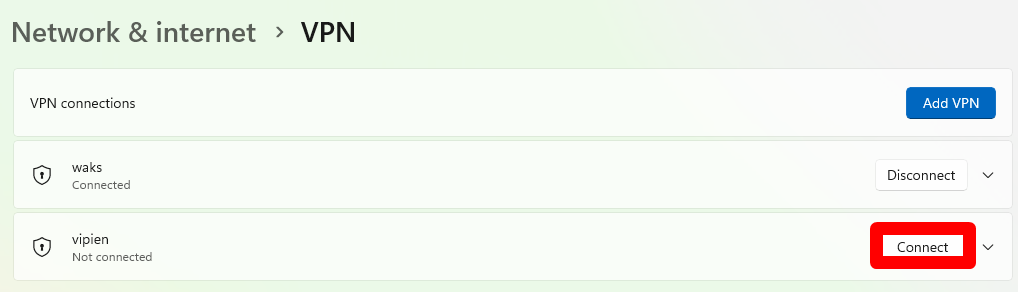

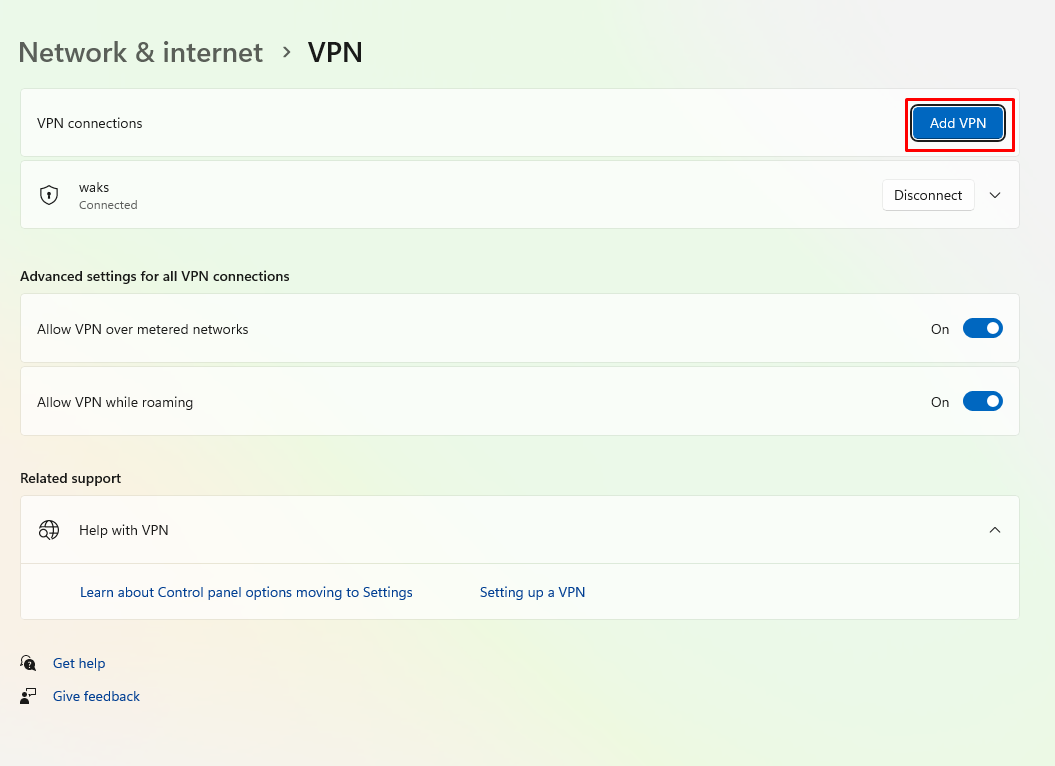

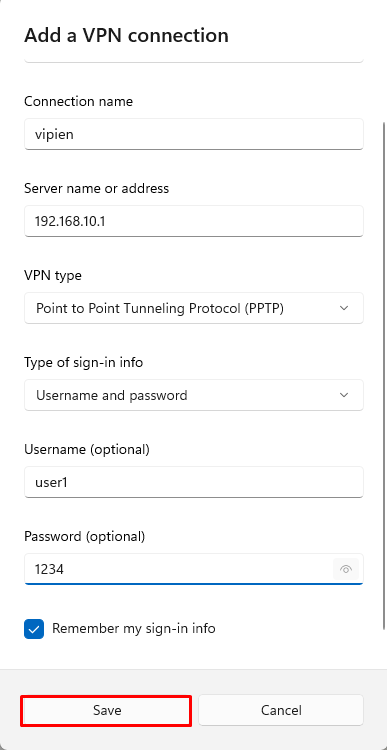

Membuat koneksi vpn di client

alt text
alt text
alt text
alt text
alt text

Pengujian

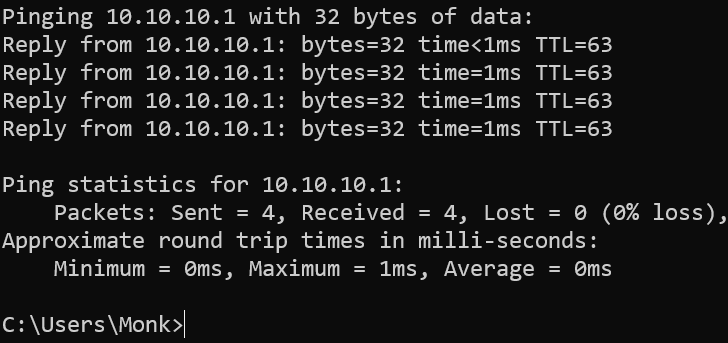

Tes Ping 10.10.10.1 (webdns) di cmd

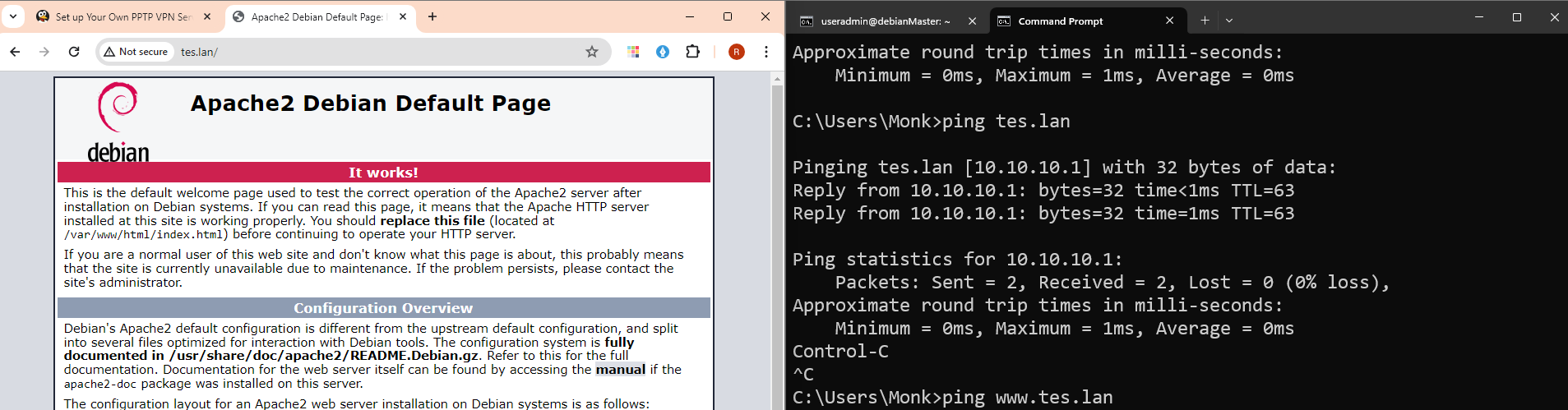

alt text Tes akses tes.lan di browser
alt text
